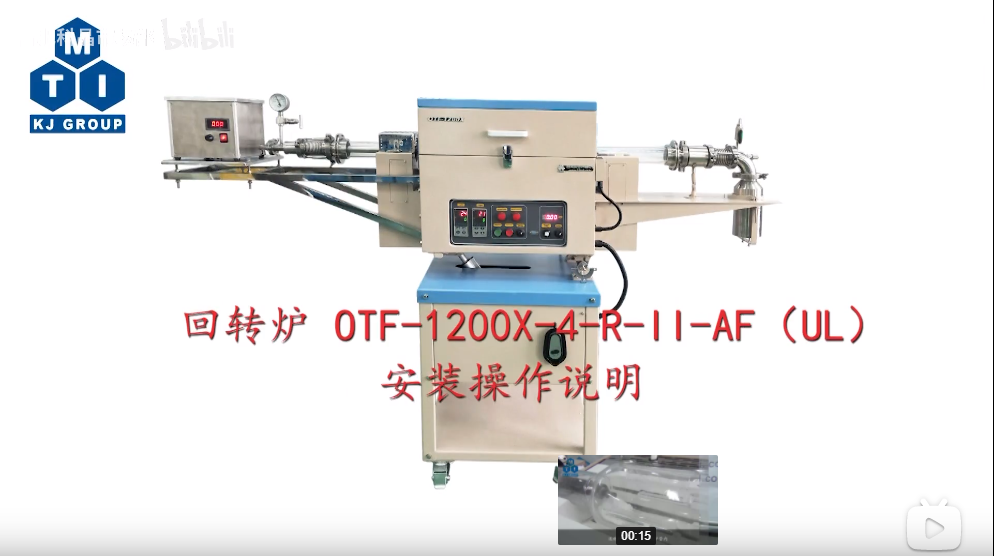

| 設備名稱型號 | ·1200℃雙溫區自動進出料旋轉爐 OTF-1200X-4-R-II-AF |
| 爐體結構 | ·采用雙層殼體結構，并帶有風冷系統 ·高純氧化鋁纖維作為爐膛材料（表面涂有高溫氧化鋁涂層，可提高加熱效率延長爐膛使用壽命） ·一個直流電機驅動爐管轉動，轉速為可調 ·爐體開啟式設計，方便更換爐管 ·爐體可以傾斜，傾斜角度可調 ·設有開門斷電功能,提高實驗安全性 |
| 基本參數 | ·電源：AV 220V 50/60HZ ·額定功率：3.5KW ·熱電偶：K型熱電偶 ·工作溫度：最高工作溫度1150℃＜30min；連續工作溫度：1100℃ ·建議升溫速率：≤10℃/min ·加熱區長度：400mm（200mm+200mm）恒溫區長度：120mm ·加熱元件：摻鉬鐵鉻鋁(表面涂有氧化鋯涂層，可以極大程度延長使用壽命） ·爐體傾斜角度：-5°— 20° ·安裝有磁性圓盤式角度標尺，方便觀察爐體的傾斜角度
|

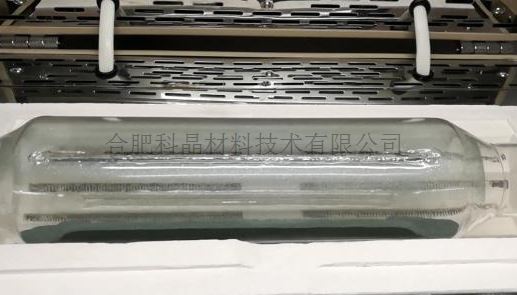

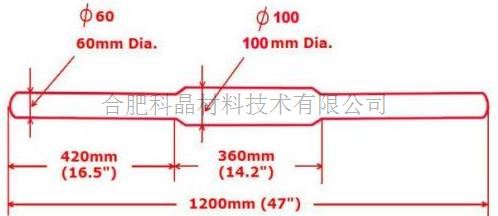

| 爐管 | ·異型石英管，內部焊接有揚料板，使粉體燒結更加充分和均勻 ·尺寸：60mm ID x 100mm OD x 1200mm L （異型管） ·爐管旋轉速度：1-10rpm/min可調
·可放入物料的有效容積：300ml |

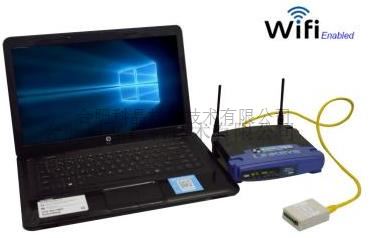

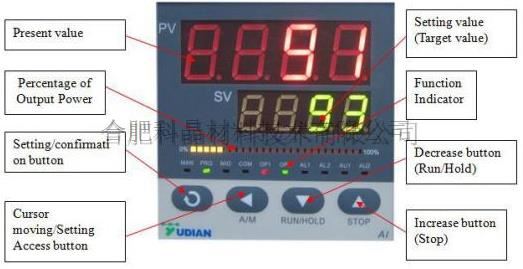

| 溫控系統 | ·兩個溫區分別有兩個獨立的溫控系統控制 ·包含一款858型溫度控制器 ·PID自動控溫系統 ·智能化50段可編程控制 ·控溫精度：±1℃ ·默認DB9 PC通信連接端口 ·通過MET認證 ·可選購電腦溫度控制軟件(用于858系列控制器)用于控制升溫曲線和導出數據
|
| 自動送料器 | ·爐體上安裝有自動送料器，帶有密封結構 ·可在惰性氣體保護環境下，將粉料送入到爐管內 ·送料速率可以通過電位計調節 ·最快送料速度：25ml/min（粉狀料） ·最慢送料速度：1ml/min（粉狀料） ·最大送料粒徑：<Φ0.1mm ·一個不銹鋼收料罐（容積為2L），安裝在出料端，可以在氣氛保護環境下收集處理好的物料 ·為了更好的處理物料，可選配手動擋板閥和送料罐連接在供料器上，收料罐也可選配手動擋板閥連接
|
| 法蘭 | · 采用磁流體法蘭密封
|
| 真空系統（選配） | ·型號：VRD-8 ·抽氣速率：2.2 L/S ·電機功率：370 W ·極限壓強：5×10-1Pa（不帶負載）
|
| 設備外形尺寸 | ·整體：2120*620*1320mm（長*寬*高） ·打開：2120*700*1560mm（長*寬*高） |
| 重量 | ·約150KG |
| 質保 | ·一年質保期，終生維護 · 特別提示： 1、耗材部分如加熱元件、石英管、樣品坩堝等不包含在內 2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內 |
科晶實驗室對OTF-1200X-4-R-Ⅱ-AF設備做了一系列實驗研究：
實驗?zāi)康模?/span>測定設備的最大裝料量
結 論：OTF-1200X-4-R-Ⅱ-AF型號回轉爐最大裝料體積約為300 ml。
圖一 圖二 圖三 圖四

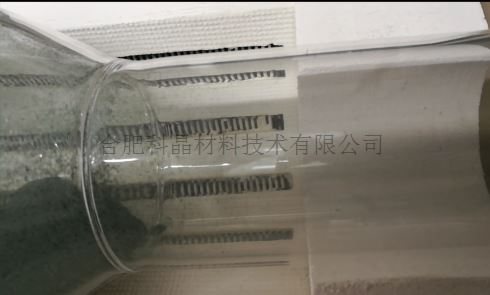

物料量增加至極限時，出現圖3的現象，超過極限則會出現物料溢出的現象（圖4），此時的極限體積約為300 ml。
材料不同、轉速和氣氛流量對展示效果也會有一定影響，如果您感興趣，請與合肥科晶應用技術實驗室聯系，進行更深入的探索。若有疑問或需要更多詳細數據請聯系科晶實驗室
注意事項 | ·石英管內氣壓不可高于0.02MPa（相對氣壓）； ·由于氣瓶內部氣壓較高，所以向石英管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全； ·對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等） ·我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體，請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。 |
