1100℃下裝載氣氛可控快速加熱爐 ( ID 210xH100 mm,最大50度/s)
型號:
VBF-1100X-RTP-ASD
產品概述:

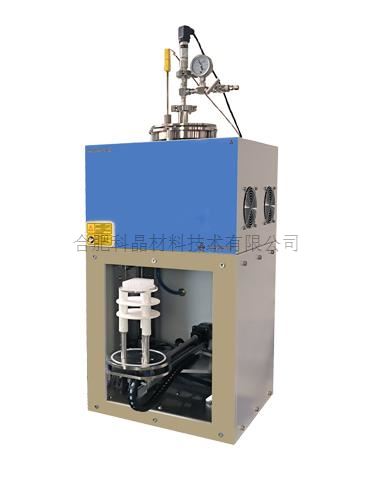

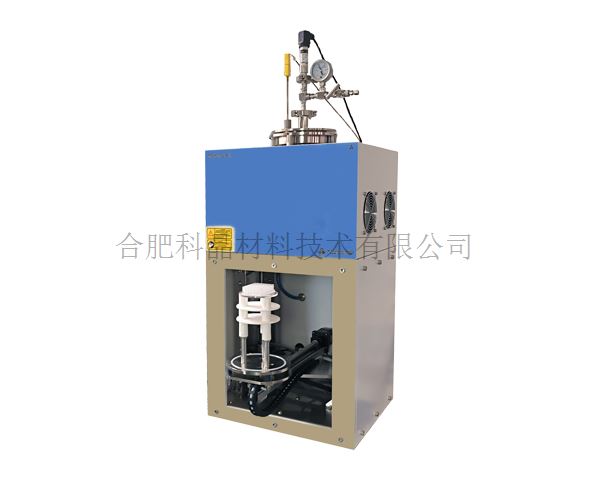

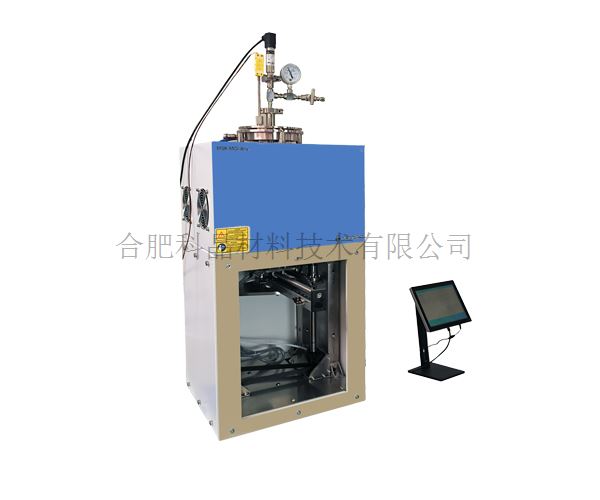

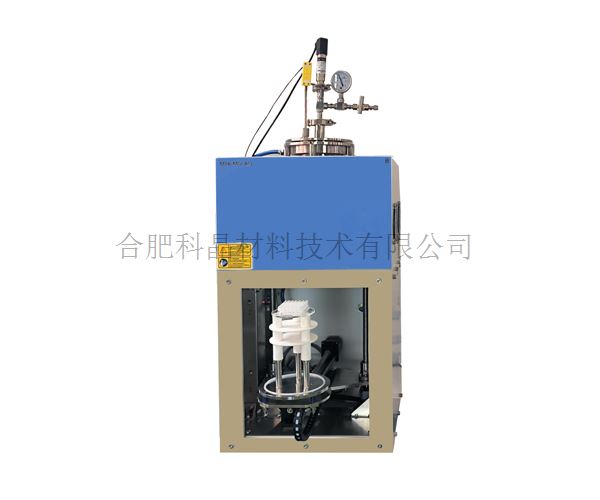

VBF-1100X-RTP-ASD是一款全自動下裝載快速升降溫爐,配有Φ130mm石英管和全自動密封的不銹鋼密封法蘭系統,加熱采用短波紅外燈管加熱,最快升溫速度為50℃/秒,最高溫度1000℃,可以實現對樣品快速加熱。
通過PC上位機軟件預設工藝流程可實現一鍵式操作自動執行全燒結處理工藝,自動升降伸出物料臺系統及全自動的密封機構,可友好的配合協助機器人完成自動放取樣,自動關閉密封法蘭。
帶有的全自動執行軟件,可實現一臺PC機控制多臺設備,并通過通訊配合協助機器人可以實現全天候不間斷全自動高通量樣品燒結,實現遠程/近程控制設備的真空、供氣、燒結、開關爐門等一系列操作,此設備全自動化配置和寬泛的通訊協議,可應用于自動化AI材料實驗室。
(左側圖片是兩臺在一起照片,此圖片只有爐體沒有電源箱,電源箱和爐體采用分體式)
圖片供參考,以實物為準
免責聲明: 本站產品介紹內容(包括產品圖片、產品描述、技術參數等)僅用于宣傳用途,僅供參考。由于更新不及時和網站不可預知的BUG可能會造成數據與實物的偏差,請勿復制或者截圖。如果您對參數有異議,或者想了解產品詳細信息及更多參數,請與本公司銷售人員聯系。本站提供的信息不構成任何要約或承諾,請勿將此參數用于招標文件或者合同,科晶公司會不定期完善和修改網站任何信息,恕不另行通知,請您諒解。 如果您需要下載產品的電子版技術文檔,說明書(在線閱覽),裝箱單,與售后安裝條件等文件,請點擊上方的附件下載模塊中選取。商城產品僅針對大陸地區客戶,購買前請與工作人員溝通,以免給您帶來不便。
技術參數產品視頻實驗案例警示/應用提示配件詳情
名稱型號

·1100℃下裝載氣氛可控快速加熱爐(ID200xH100mm,最大50度/s) VBF-1100X-RTP-ASD


產品特點

·短波紅外加熱,最快升溫高達速率50℃/S

·獨特的進出料機構,可配合協助機器人便捷的完成自動放樣

·系統軟件執行自動進出樣品,開關密封法蘭,通入惰性氣體清洗,自動控制進氣流量,升溫,恒溫,降溫,可以進行多次循環操作

·通過通訊配合機器人實現對樣品自動放取,實現全工藝的完全自動化

·購買多臺設備可以實現高通量樣品燒結,一臺機器人對多臺設備進行取放樣

·雙層殼體結構并帶有風冷系統

·帶有電阻真空計可做微正壓恒壓控制(103000-120000 Pa),維持爐內的壓力

·高純度氧化鋁纖維絕熱材料更加節能

·軟件可記錄包括溫度、壓力等數據,并通過通訊上傳


加熱爐系統

·電源:三相AC380V 50HZ

·最大功率:18KW

·最高工作溫度:1000℃(<30min)

·長期工作溫度:900℃

·控溫熱電偶:K型熱電偶X1根

·加熱元件:紅外燈管12根(短波紅外燈管),1.5KW/根

·加熱區尺寸:Ф210mm*100mm

·配有Φ130mm石英管(最大可選配Φ150mm

·控制系統和爐體采用分體式

·升溫速率:室溫至900℃:建議升溫速率10℃/s  最大升溫速率50℃/s

·降溫速率:(爐內密閉環境): 800℃-350℃ 降溫速率55℃/min  350℃-200℃降溫速率5℃/min

·降溫速率:(爐外開放環境):800℃-350℃ 降溫速率200℃/min  350℃-50℃降溫速率35℃/min

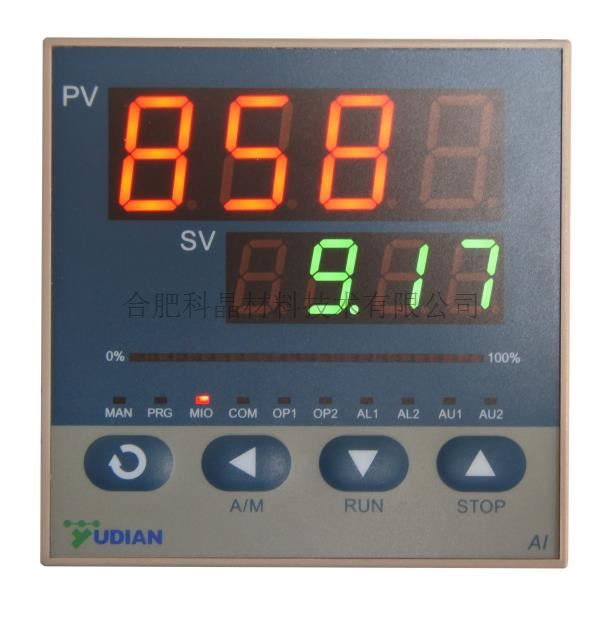

溫控系統

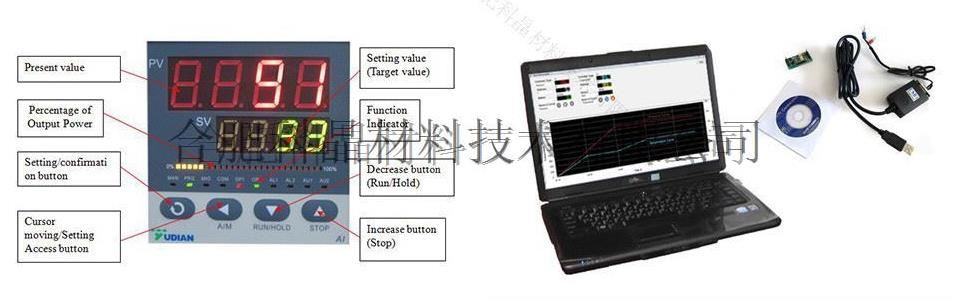

·包含一款808P型溫度控制器(也可選配歐陸儀表恒溫精度可達±0.1℃)

·PID自動控溫系統

·智能化50段可編程控制

·控溫精度:±1℃

·SCR高精度智能功率調整輸出

·默認DB9 PC通信連接端口

企業微信截圖_20250113154600.jpg  企業微信截圖_20250113154639.jpg

不銹鋼法蘭密封系統

·一套水冷密封法蘭,密封法蘭和剛玉管法蘭之間采用壓緊硅膠O型圈密封方式

·上法蘭裝有電阻真空計,K型熱電偶,機械壓力表和G1/4雙卡套進氣口

·上法蘭預留KF25抽氣口

·下法蘭采用O型圈+電缸壓緊密封方式

·石英管堵,樣品臺,放置在下法蘭上

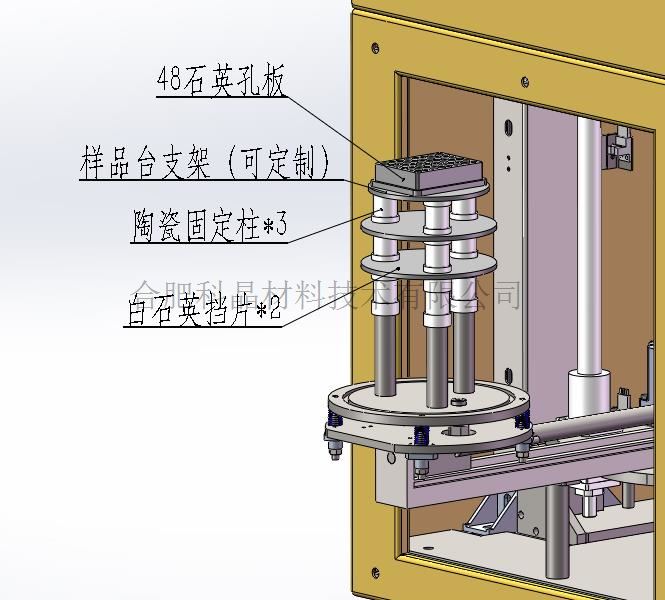

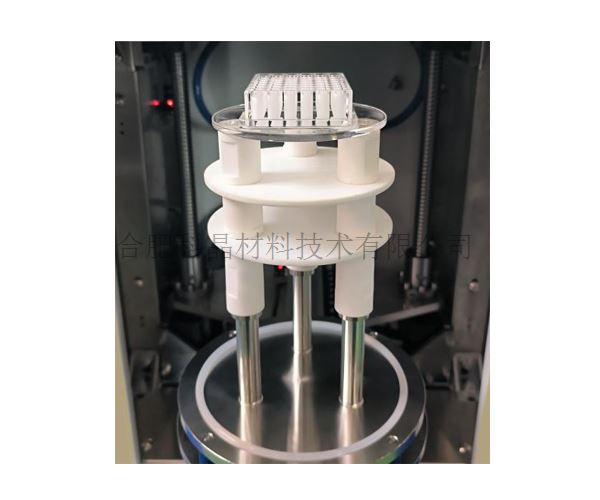

樣品臺和管堵

·管堵采用白石英擋片,兩片白石英擋片通過三個陶瓷柱固定

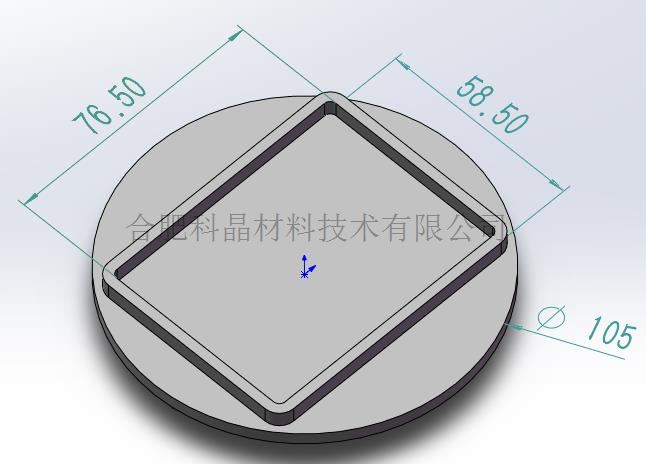

·樣品臺直徑105mm,樣品臺上有方型凹槽(76*58mm),樣品放置在方型凹槽內(樣品臺根據客戶可以定制)

·樣品臺

企業微信截圖_20250113154847.jpg  企業微信截圖_20250113154903.jpg

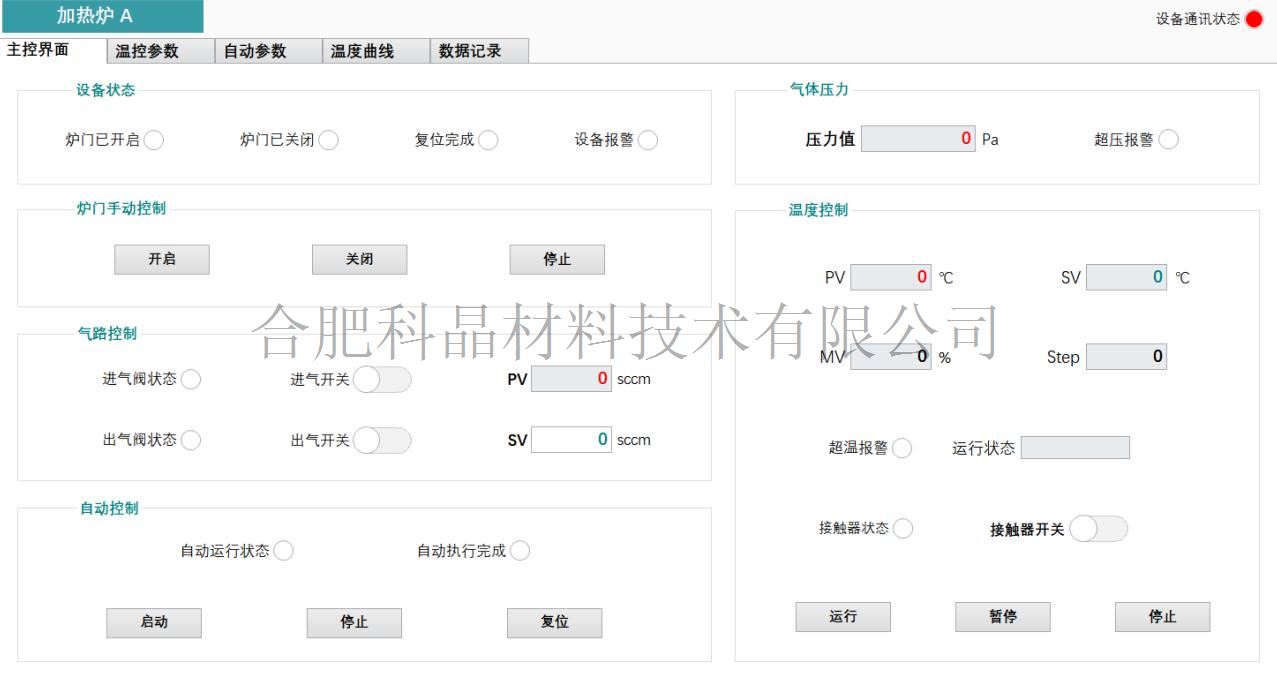

軟件功能

通過軟件可以進行以下操作:

 設置加熱爐升溫曲線,設置通入加熱爐內氣體流量大小,設置取放樣循環次數

 參數設置完成后,加熱爐配合機器手可以完成以下流程

·機器人裝樣后,能夠自動關閉艙門

·抽真空,洗爐,并通入流動保護氣體(也可設定空氣燒結,真空燒結)

·執行程序多段升溫恒溫和降溫步驟(高達50段)

·程序完成后,停氣,能夠在300度打開艙門完成換樣

·換樣完成后,可以繼續重復進行原有的溫度程序

(程序開源,配合機械手和對軟件進行嵌入式循環工藝控制)

·全流程自動記錄工藝和通訊上傳

軟件顯示以下參數:

·爐管內壓力數值(包括真空度)

·設備內置一路0-5000sccm的質量流量控制器

·清洗周期(0-3次)

·前面板上安裝RJ45通信接口,可連接PC或無線路由器實現遠程控制(PC和路由器可另行提供)

·電腦操作軟件,可支持多臺加熱爐

·向現有客戶開放通信代碼,將設備與機器人連接,實現無人操作


自動化協助機器人(選配)

可搭配機械手進行多臺設備連續送料

·額定負載:5KG

·工作半徑:900mm

·最大臂展:1096mm

·額定電壓:DC48V

·本體重量:25KG

·重復定位精度:±0.02mm

·通訊方式:TCP/IP,Modbus,無線網絡

·典型功耗:150W


水冷機(選配)

·型號:KJ-5000

·工作電壓:AC 220V 50HZ

·工作電流:1.4-2.1A,制冷量:2361Btu/h

·壓縮機功率:300W,水箱容量:6L

·最大流量:16L/min,凈重:24 Kg


真空系統(選配)

·配套機械泵,真空度可以達到10-2 ttor

·配套分子泵,真空度可以達到10-5 ttor

企業微信截圖_20250113155649.jpg  企業微信截圖_20250113155709.jpg

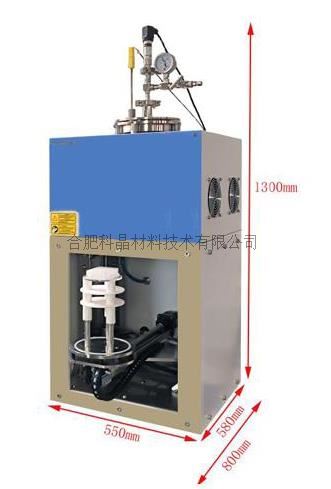

產品尺寸

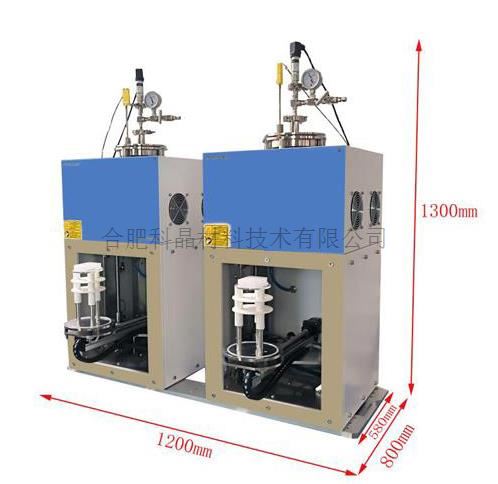

·兩臺外形尺寸:1200*800*1300mm(長*寬*高)

·單臺外形尺寸:550*580*130mm(長*寬*高)

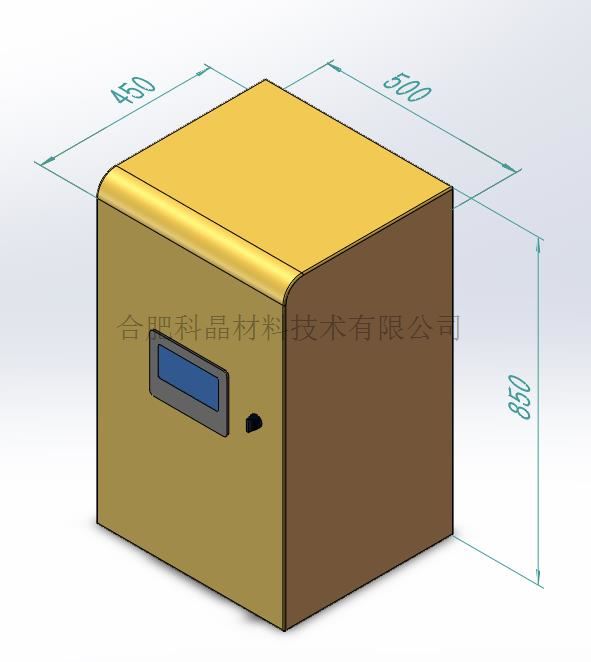

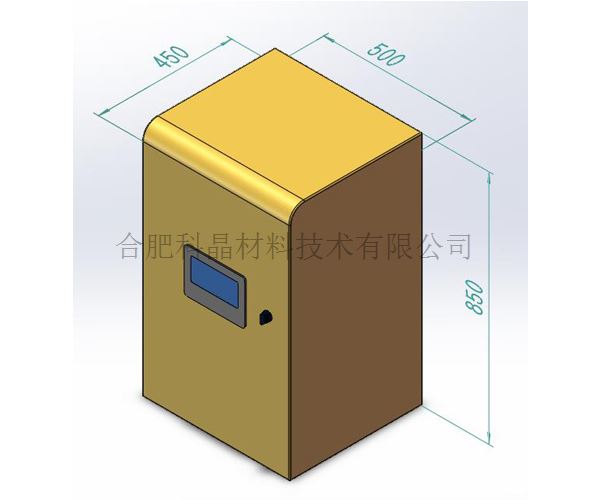

·電氣控制箱外形尺寸:500*450*850mm

企業微信截圖_20250120112610.jpg  企業微信截圖_20250120112622.jpg  企業微信截圖_20250113160016.jpg

重量

·約100kg


保質期

·1年(不包含爐管,氟膠O型圈和加熱元件等損耗件)

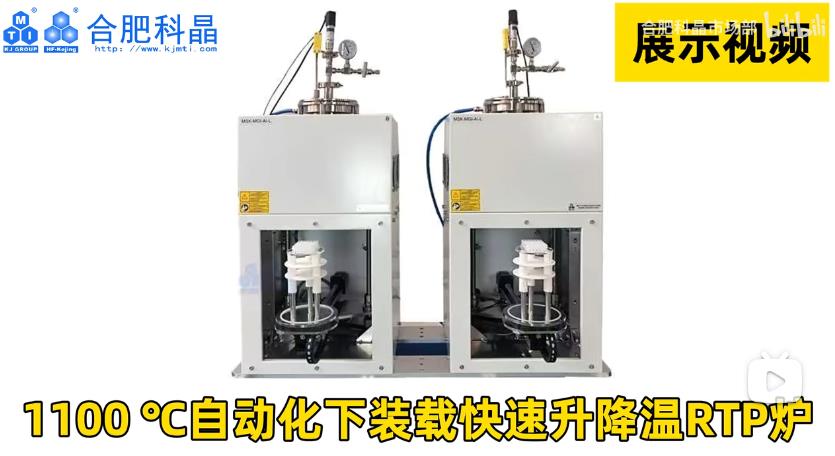

視頻

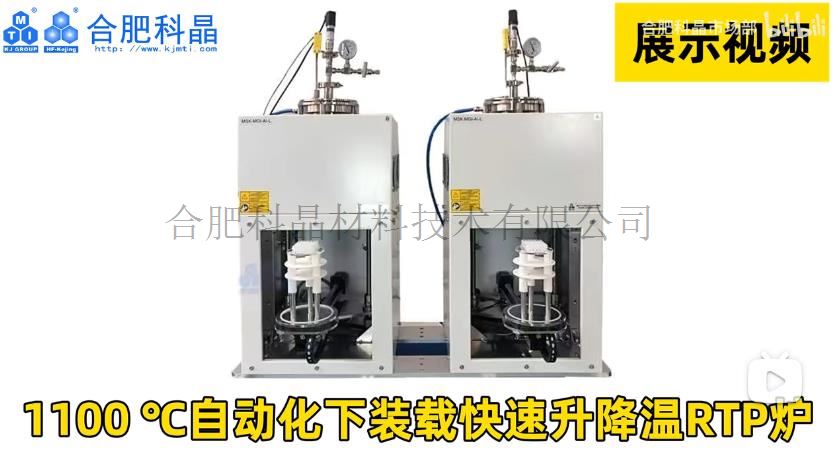

        展示視頻





 使用注意事項

·石英管內氣壓不可高于0.02MPa

·由于氣瓶內部氣壓較高,所以向石英管內通入氣體時,氣瓶上必須安裝減壓閥,為了確保安全,建議使用壓力低于0.02MPa,建議在本公司選購減壓閥,本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全

·對于樣品加熱的實驗,不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱,則需時刻關注壓力表的示數,若氣壓表示數大于0.02MPa,必須立刻打開泄氣閥,以防意外發生(如爐管破裂,法蘭飛出等)

·我們不建議客戶使用易燃易爆和有毒的氣體,如果客戶工藝原因確實需要使用易燃易爆和有毒氣體,請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題,本公司概不負責
