1700℃立式CVD系統(帶液體汽化,防腐型法蘭和閥門,可用于SiC薄膜沉積)
產品概述:

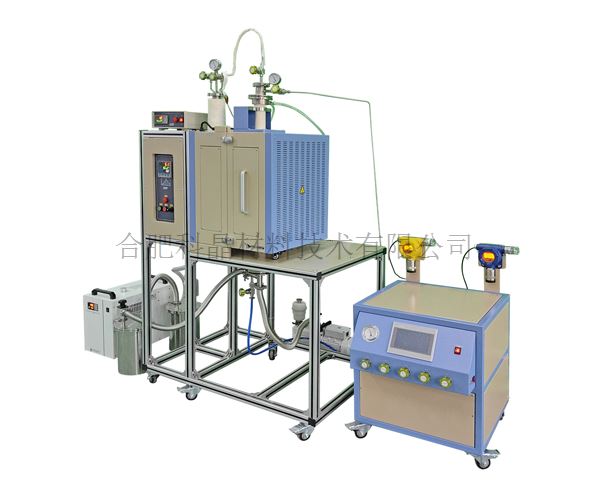

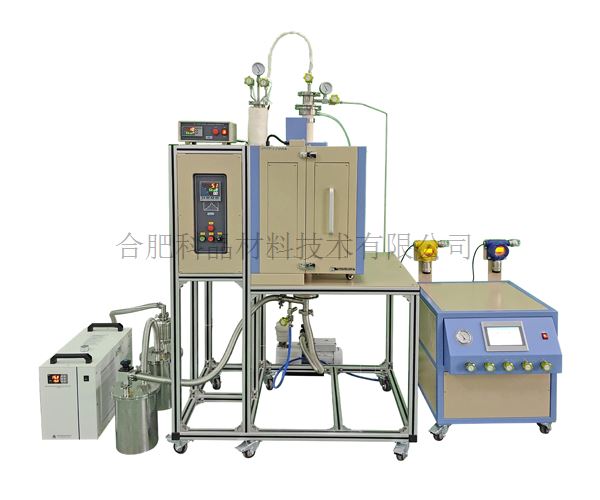

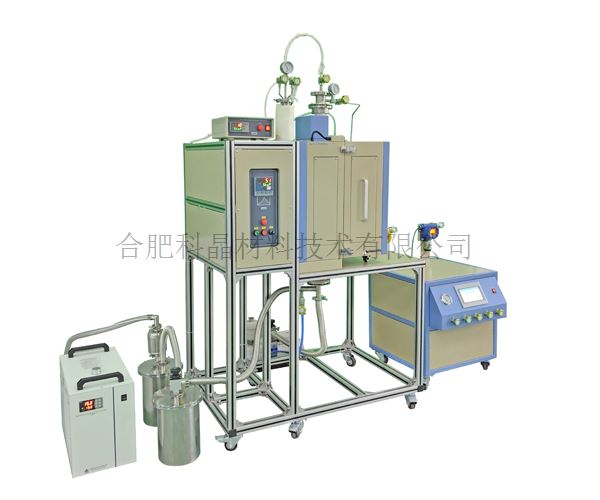

立式高溫CVD系統如圖所示,由3路供氣系統與OTF-1700X立式爐組成,高溫爐以硅鉬棒為發熱元件,額定溫度1600℃,采用B型雙鉑銠熱電偶測溫和智能溫控儀自動控溫,具有較高的控溫精度。上下密封法蘭采用鈦合金材料,具備一定的耐腐蝕性,另外還配備了一套鈦合金的精密氣液混合罐,用于前驅體制備。整套系統可用于CVD法制備SiC涂層或薄膜。
免責聲明: 本站產品介紹內容(包括產品圖片、產品描述、技術參數等)僅用于宣傳用途,僅供參考。由于更新不及時和網站不可預知的BUG可能會造成數據與實物的偏差,請勿復制或者截圖。如果您對參數有異議,或者想了解產品詳細信息及更多參數,請與本公司銷售人員聯系。本站提供的信息不構成任何要約或承諾,請勿將此參數用于招標文件或者合同,科晶公司會不定期完善和修改網站任何信息,恕不另行通知,請您諒解。 如果您需要下載產品的電子版技術文檔,說明書(在線閱覽),裝箱單,與售后安裝條件等文件,請點擊上方的附件下載模塊中選取。商城產品僅針對大陸地區客戶,購買前請與工作人員溝通,以免給您帶來不便。

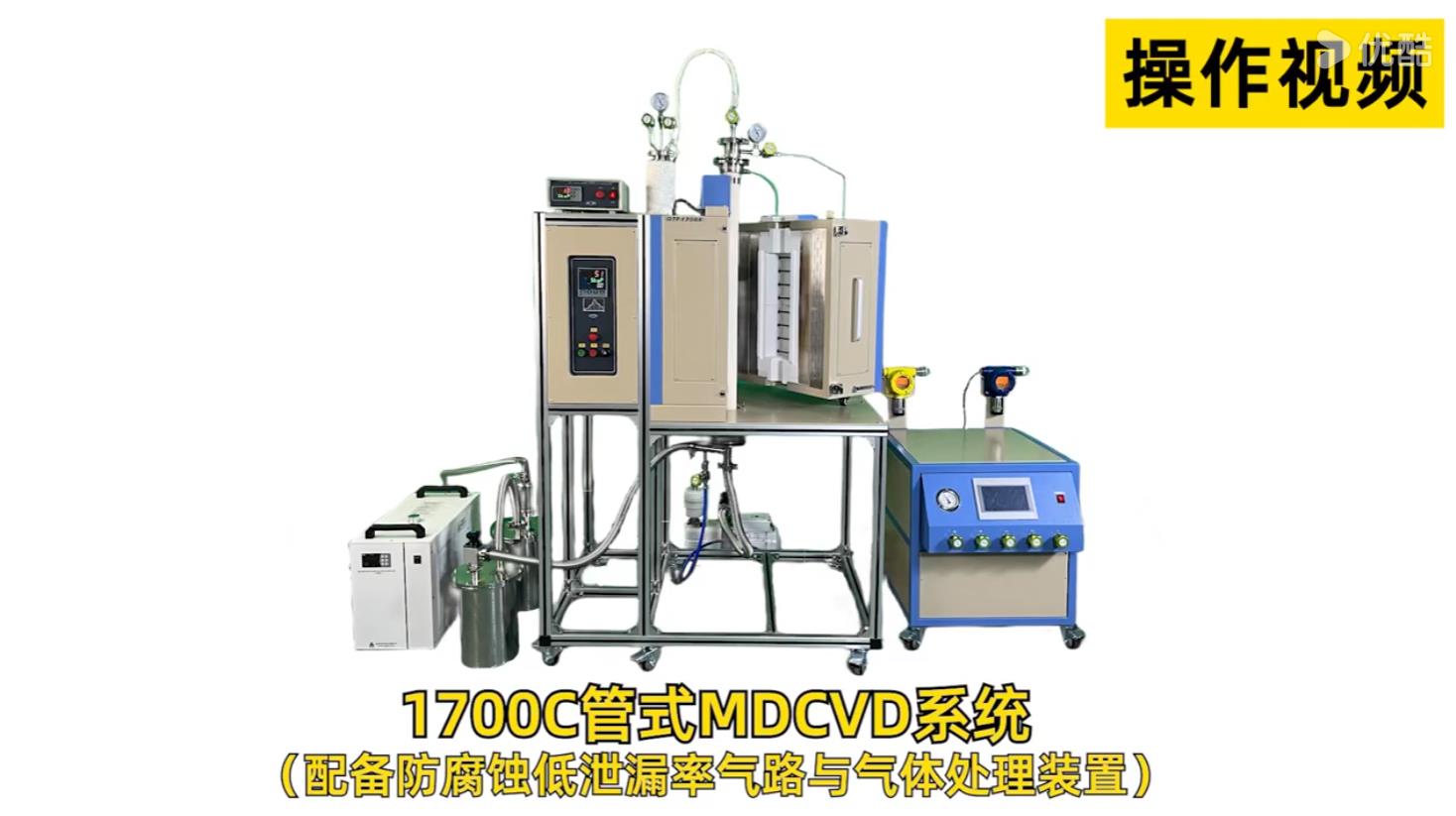

技術參數產品視頻實驗案例警示/應用提示配件詳情
設備名稱型號

·1700℃立式CVD系統(帶液體汽化,防腐型法蘭和閥門,可用于SiC薄膜沉積)

高溫爐參數

·額定功率:7KW

·額定電壓:AC220V 50/60HZ

·工作溫度:1600℃

·最高溫度:1700℃(≤30min)

·建議升溫速率:

  10℃/min (≤1400℃)

  5℃/min ( 1400℃-1600℃)

  2℃/min ( >1600℃)

·加熱元件:硅鉬棒

·熱電偶:B型

·加熱區長度:400mm

·控溫精度:±1℃

·爐管尺寸:φ60*1000mm(陶瓷管)

溫控系統:

·包含一款858型溫度控制器;PID自動控溫系統

·智能化50段可編程控制

·內置過熱保護和熱電偶故障報警

·控溫精度:±1℃

·默認DB9 PC通信連接端口

·可選購電腦溫度控制軟件(用于858系列控制器)用于控制升溫曲線和導出數據


不銹鋼密封系統

·一對鈦合金水冷法蘭安裝在爐管兩端,采用氟膠O型圈密封。法蘭上含有水管接頭,通過的水管與水冷設備相連接。

·上端法蘭含有兩個316LEP材質的卡套接頭作為進氣口,分別通過一個316LEP隔膜閥控制進氣的通斷,

  其中一個進氣口與氣液混合罐的出氣口相連接,進氣管道為316LEP材質,且包裹了玻璃纖維加熱帶,加熱帶最高加熱溫度200℃;

  另外一個進氣口與供氣系統上的出氣口1相連接,進氣管道為316LEP材質;安裝了一個量程為-0.1-0.15MPa的機械壓力表,用于觀察爐管壓力;


·下端法蘭上的一個φ8mm的寶塔嘴接頭為出氣口,一個316LEP的隔膜閥控制出氣的通斷。出氣端氣體需進行收集處理。

 一個KF40接口為抽真空接口,通過波紋管與真空泵相連接,安裝了一個安全泄壓閥,當爐管內壓力達到上限壓力時,安全閥自動打開排氣;

 一個KF25接口與過濾桶組件連接。

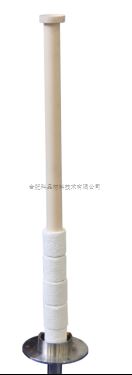

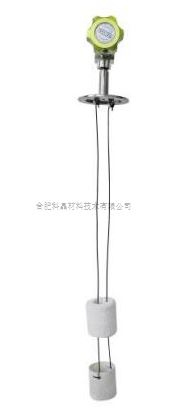

·放樣:上法蘭留有樣品吊鉤,用于吊掛樣品,下法蘭也可以預留樣品放置平臺。

圖片2.png 圖片3.png

上懸掛法 下裝載法





氣液混合加熱裝置

·容量:300ml

·材質:鈦合金

·最大壓力:0.15MPa

·最高加熱溫度:150℃

·氣液混合罐的進氣口連接供氣系統的出氣口2

·進出氣截止閥為316LEP材質的隔膜閥,進出氣管道為316LEP材質不銹鋼管

·氣液混合罐加熱裝置采用 PID 方式調節溫度,可設置 28 段升溫程序,控溫精度+/-1oC

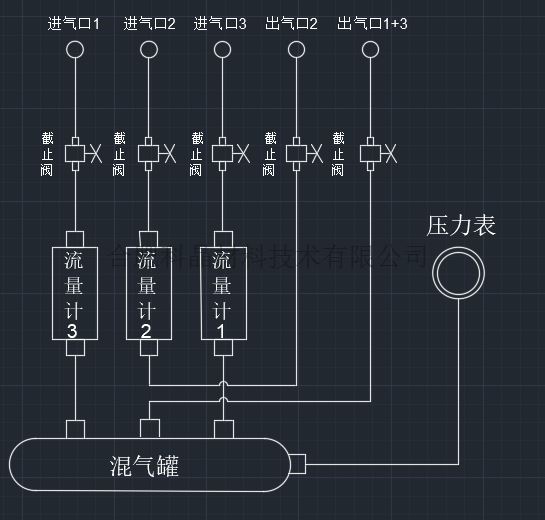

供氣系統

·三個質量流量控制器精準控制氣體流量,量程:1-1000SCCM

·其中第二路的氣體流量計為CS200D

·一路和三路氣體進入混氣罐內混合后從供氣系統的出氣口1+3出氣,出氣口1+3通過不銹鋼氣管與法蘭上的進氣口2相連接

·第二路氣體通過流量計后從供氣系統的出氣口2單獨出氣,通過四氟管與氣液混合罐的進氣口相連接

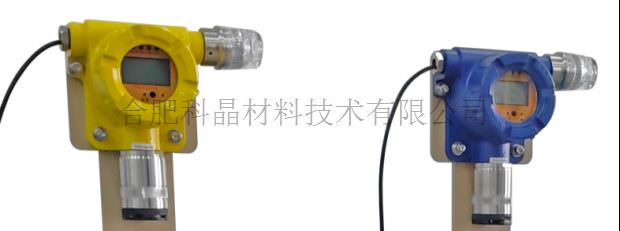

氣體探測裝置 (選配)

·供氣系統上含有兩個氣體探測器,一個為氫氣探測器,一個為氯化氫氣體探測器

·氣體探測報警器設置有兩極報警,氫氣探測器第一級的報警點為50ppm(氯化氫第一級的報警點為1.5ppm)

 一旦探測到的氣體的濃度達到此值時,探測器報警器將發出峰鳴報警聲,提醒客戶檢查漏氣點。

 氫氣探測器第二級的報警點為100ppm(氯化氫第一級的報警點為3ppm),一旦探測到氣體溶度達到此值時,系統將自動關閉氣體的進氣閥。

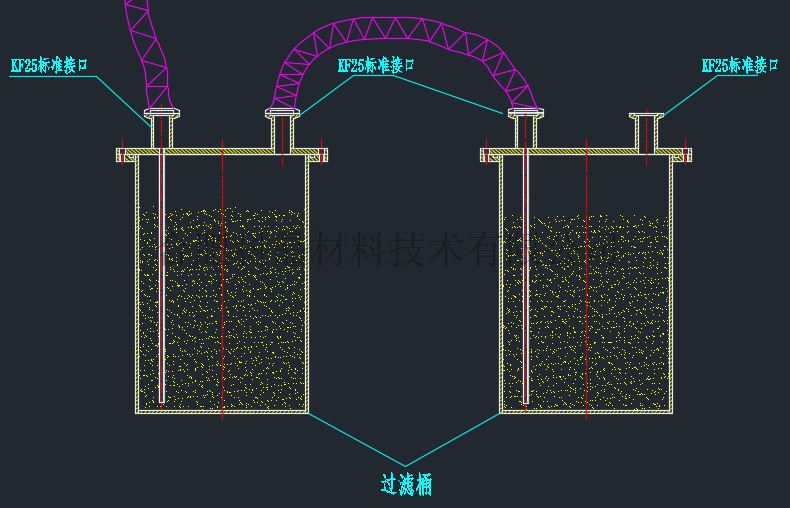

過濾桶組件

·下法蘭的KF25接口通過波紋管過濾器連接,兩個過濾器之間通過波紋管串聯在一起。

 過濾器尺寸:φ200*300mm,過濾桶內裝有過濾介質(過濾介質客戶自備),右側過濾桶的另一個KF25接口與收集裝置連接(收集裝置客戶自備)


真空系統(選配)


·型號:VRD-16

·抽氣速率:4.4L/S

·電機功率:550W

·極限壓強:4×10-1Pa(不帶負載)

·實際壓強:≤2 Pa(帶上爐管和密封法蘭,冷態下機械泵抽20分鐘)

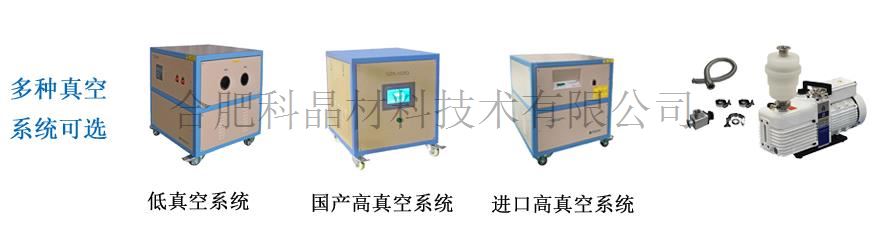

·為了得到更高的真空度,可以選購我公司的其他高真空系統


水冷設備(選配)

·型號:CW-5000

·壓縮機功率:0.3KW

·水流速率:16L/min

·水箱容量:6L

·溫度控制:5-30℃

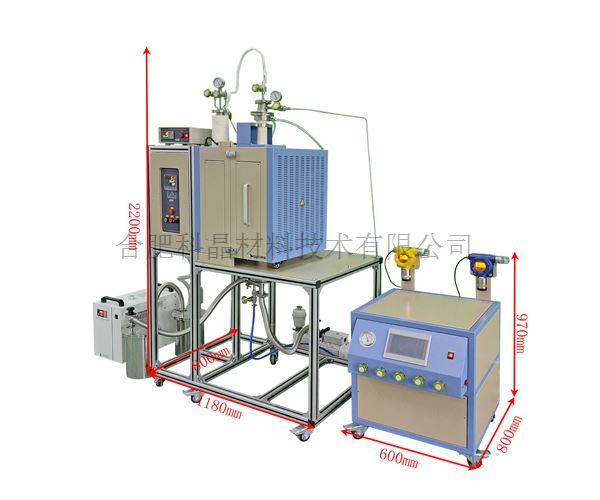

設備外形尺寸

·爐子主體:1180mm(L)*800mm(W)*2200mm(H)

·氣路系統:600mm(L)*800mm(W)*970mm(H)


重量

·約330KG


質保

·一年質保期,終生維護

·特別提示:

 1、耗材部分如加熱元件、爐管、樣品坩堝等不包含在內

 2、因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內






使用注意事項

· 爐管內氣壓不可高于0.02MPa(相對氣壓);

· 由于氣瓶?jī)?nèi)部氣壓較高,所以向爐管內通入氣體時,氣瓶上必須安裝減壓閥,為了確保安全,

 建議使用壓力低于0.02MPa,建議在本公司選購減壓閥,本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全;

· 對于樣品加熱的實驗,不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱,則需時刻關注壓力表的示數,

 若氣壓表示數大于0.02MPa,必須立刻打開泄氣閥,以防意外發生(如爐管破裂,法蘭飛出等)

· 我們不建議客戶使用易燃易爆和有毒的氣體,如果客戶工藝原因確實需要使用易燃易爆和有毒氣體,請客戶自行做好相關防護和防爆措施。

由于使用易燃易爆和有毒氣體而造成的相關問題,本公司概不負責。

· 氣體的流量應<200SCCM(200ml/min)

· 由于氧化鋁管制作工藝的原因,爐管在燒結過程中會存在斷管的風險,這是無法完全避免的,請客戶知曉




使用注意事項

· 爐管內氣壓不可高于0.02MPa(相對氣壓);

· 由于氣瓶?jī)?nèi)部氣壓較高,所以向爐管內通入氣體時,氣瓶上必須安裝減壓閥,為了確保安全,建議使用壓力低于0.02MPa,

建議在本公司選購減壓閥,本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全;

· 對于樣品加熱的實驗,不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱,則需時刻關注壓力表的示數,

若氣壓表示數大于0.02MPa,必須立刻打開泄氣閥,以防意外發生(如爐管破裂,法蘭飛出等)

· 我們不建議客戶使用易燃易爆和有毒的氣體,如果客戶工藝原因確實需要使用易燃易爆和有毒氣體,請客戶自行做好相關防護和防爆措施。

由于使用易燃易爆和有毒氣體而造成的相關問題,本公司概不負責。

· 氣體的流量應<200SCCM(200ml/min)

· 由于氧化鋁管制作工藝的原因,爐管在燒結過程中會存在斷管的風險,這是無法完全避免的,請客戶知曉
