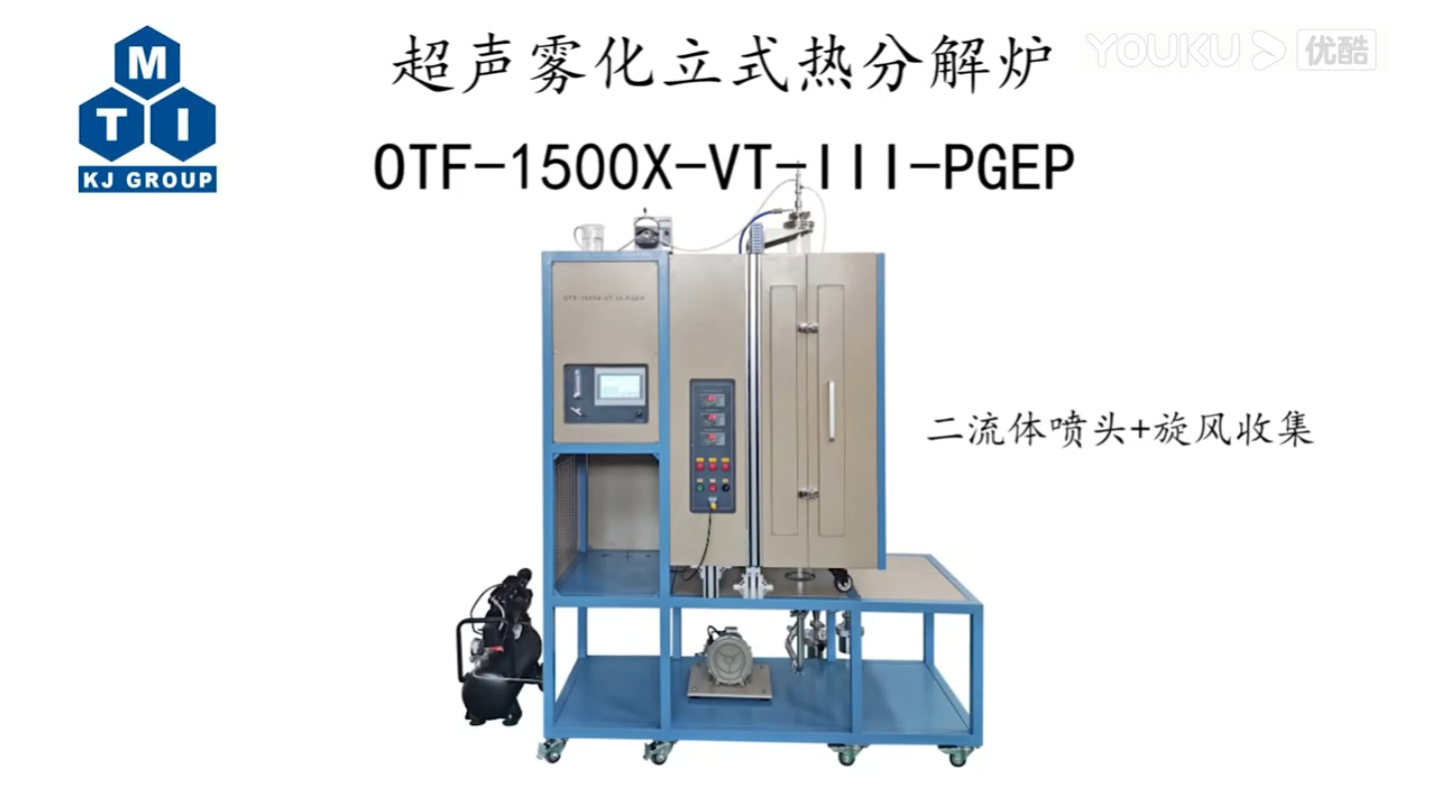

1500℃三溫區超聲霧化熱分解立式管式爐（φ25.4-φ60×1560mm，300×300×300mm）
型號：
OTF-1500X-VT-III-PGEP
產品概述：
OTF-1500X-VT-III-PGEP是一款多功能的合成系統，針對于合成各種納米結構氧化物以及納米材料的復合包覆工藝。此款儀器有三個主要模塊組成：超聲霧化裝置、1500℃三溫區立式管式爐和收集裝置組成。材料制作大概分為三個步驟:前驅體霧化、加熱和納米顆粒收集。此款系統是一款非常先進的合成系統，可控制器顆粒尺寸，形態，微納米結構等，可廣泛應用于納米材料制備、電極材料包覆復合等方面。
免責聲明： 本站產品介紹內容（包括產品圖片、產品描述、技術參數等）僅用于宣傳用途，僅供參考。由于更新不及時和網站不可預知的BUG可能會造成數據與實物的偏差，請勿復制或者截圖。如果您對參數有異議，或者想了解產品詳細信息及更多參數，請與本公司銷售人員聯系。本站提供的信息不構成任何要約或承諾，請勿將此參數用于招標文件或者合同，科晶公司會不定期完善和修改網站任何信息，恕不另行通知，請您諒解。 如果您需要下載產品的電子版技術文檔，說明書（在線閱覽），裝箱單，與售后安裝條件等文件，請點擊上方的附件下載模塊中選取。商城產品僅針對大陸地區客戶，購買前請與工作人員溝通，以免給您帶來不便。
技術參數產品視頻實驗案例警示/應用提示配件詳情
設備名稱型號

1500℃三溫區超聲霧化熱分解立式管式爐（φ25.4-φ60×1560mm，300×300×300mm）- OTF-1500X-VT-III-PGEP
特點

· 配有一個超聲霧化裝置，可將液體霧化成液體顆粒，然后導入到管式爐中；

· 加熱部分為立式管式爐，管式爐最高溫度可以達到1500℃；

· 納米顆粒收集裝置采用高壓靜電收集方式
高溫爐基本參數

· 電源：AC 380V 50HZ

· 功率：20KW

· 最高加熱溫度：1500℃（＜30min）

· 長期使用溫度：1400℃

· 推薦升溫速率：室溫~1400℃≤10℃/min，1400℃以上≤5℃/min

· 加熱區長度：900mm（300mm*3）

· 加熱元件：硅碳棒

· 熱電偶：S型

· 標配石英管尺寸：φ25.4-φ60*1560mm（異形），可選配 直徑φ100*1560mm

溫控系統：

智能控溫儀，可設置28段升降溫程序

· PID方式調節溫度

· 帶有溫度上限報警和斷偶報警，超過上限溫度或熱電偶斷偶會切斷加熱開關，停止加熱

· 控溫精度:±1度
法蘭和接口

· 配有一套不銹鋼密封法蘭，可以選配變徑檔環，用于客戶更換不同管徑爐管時，進行變換和組合；

· 上法蘭含有一個KF25的接口，通過快速連接的方式安裝霧化裝置。（使用超聲波霧化器時，在KF25接口上安裝一個三通接頭，接頭上的一個φ6.35的卡套接頭為進氣口，一個不銹鋼針閥控制進氣的通斷，前面板上的浮子流量計控制進氣量的大小，流量計量程0.2-2L/min；安裝的機械壓力表用于觀察爐管內壓力，壓力表量程-0.1-0.15MPa）

下端法蘭：

· 一個φ6.35mm的卡套接頭作為出氣口使用，一個不銹鋼針閥控制出氣的通斷。安裝了一個安全泄壓閥，當爐管內氣壓達到0.02MPa時，安全閥自動打開排氣。

· 一個KF25的接口與高壓靜電收集筒進行連接。

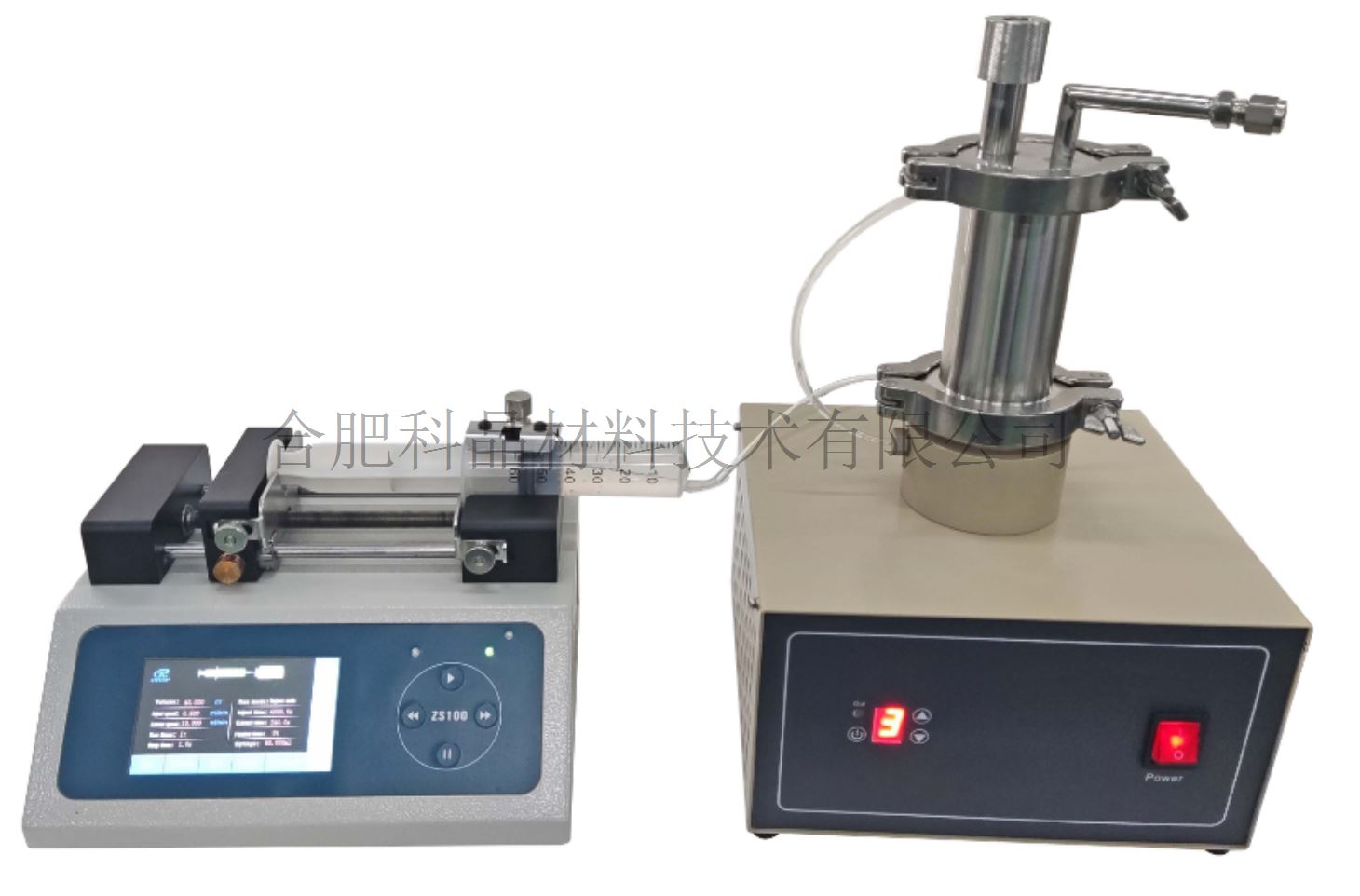

霧化裝置

· 霧化裝置包含有霧化系統和蠕動泵系統

超聲波霧化系統


· 利用利用超聲波能量將液體分散成微米級的顆粒

· 電源：?jiǎn)蜗郃C 220V/50HZ  1A

· 最大功率：130W

· 頻率：40khz±10%

· 超聲波換能器：PZT（壓電陶瓷）

· 超聲波換能器接口尺寸：KF25

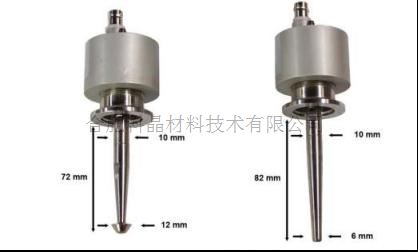

· 有尖頭噴頭和蘑菇噴頭兩種噴頭可選（標配一個KF-25的不銹鋼卡箍）

· 兩個霧化頭的噴霧形狀不一樣，蘑菇頭是分散，尖頭是聚攏的，但產生的霧化顆粒直徑大小一樣

· 噴頭材料：由鈦合金制成

· 噴霧速度：0.1-10ml/min

· 流體粘度范圍：≤20 cps

· 可根據要求提供定制的噴嘴形狀，但需額外付費。


蠕動泵


· 型號：BT100FJ

· 流量: 0.051 - 51ml/minute （可調）

· 轉速：0.1-100 rpm（可調）

· 回吸速度：10-300rpm

· 外形尺寸：160*300*170mm（長*寬*高）

我公司還提供1.7-2.4Mhz的超聲霧化裝置，客戶可以根據不同性能前驅體，選擇不同類型的超聲霧化裝置。



收集裝置

· 收集裝置包含高壓電源和收集罐

高壓電源和收料罐


· 利用高壓靜電吸附收集物料

高壓電源參數：

· 功率：30W

· 電壓：0-30KV ,正常工作電壓≤15KV  電流：≤1mA

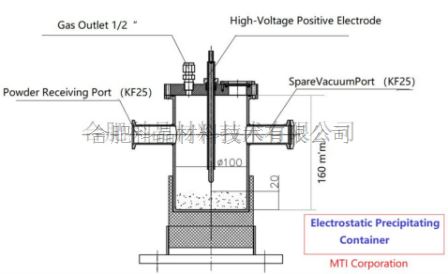

收料罐參數：

· 收料罐含有兩個KF25接口，一個接口與下法蘭相連接，一個接口通過不銹鋼波紋管與真空泵相連；

· 含有一個外徑φ12mm出氣口，通過快速接口連接出氣軟管，當設備抽真空時，軟管需用快插接頭堵??；

· 收料罐放在升降平臺上，可通過升降平臺調節收集罐的高度尺寸；

· 收料罐最大容積700ml，有效容積150ml

· 一個φ35mm的石英觀察窗口用于觀察桶內收集物料的情況

圖片6.png 圖片7.png

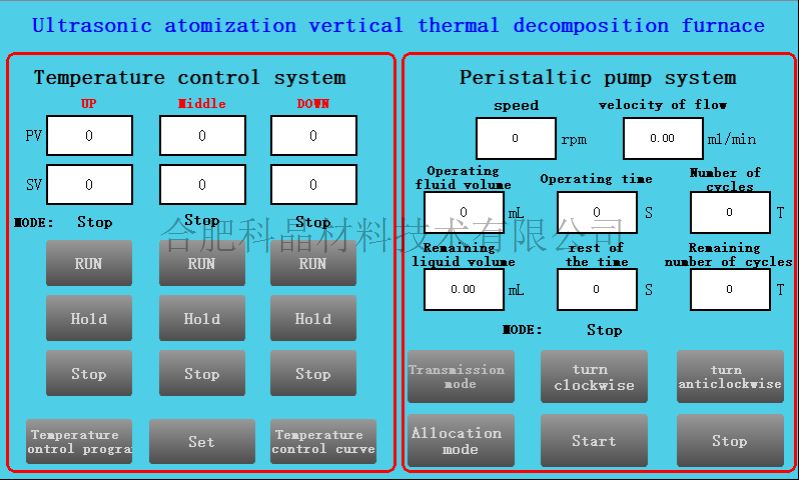

控制系統和軟件

· 設備的溫控系統，超聲霧化系統等參數均可在觸摸屏上進行設置與顯示。


真空系統（選配）

· 型號：VRD-8

· 抽氣速率：2.2 L/S

· 電機功率：370 W

· 極限壓強：5×10-1Pa（不帶負載）

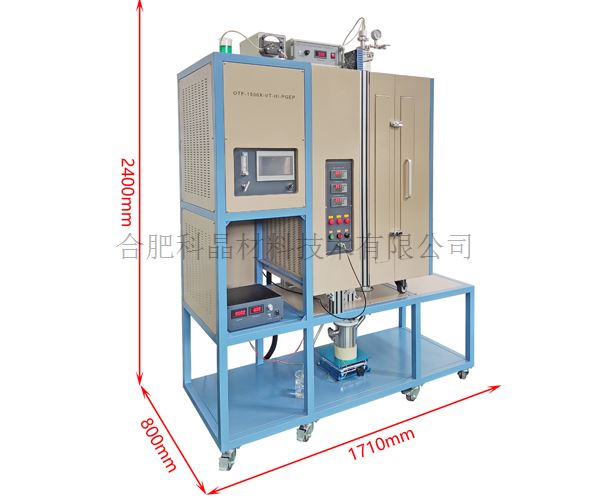

外形尺寸

· 1710mm（L）*1200mm（W）*2400mm（H）

重量

約420KG
保質期

1年（不包含爐管、O型圈、加熱元件等損耗件）





  使用注意事項

· 爐管內的氣壓不可高于0.02MPa；

· 氣瓶上必須安裝減壓閥；

· 對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開出氣閥，以防意外發生（如爐管破裂，法蘭飛出等）

· 我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體，請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。
