三溫區1500℃ PECVD系統
型號:
OTF-1500X-III-4CV-PE-SL
產品概述:

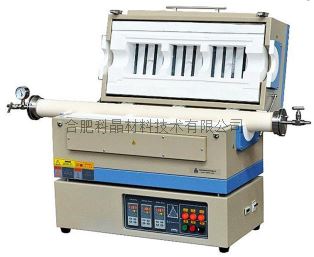

OTF-1500X-III-4CV-PE-SL是一款三溫區1500℃的PECVD管式爐系統,該設備由射頻電源、1500℃三溫區管式爐、多通道質子混氣系統和真空系統組成。此款PECVD系統可廣泛應用于生長納米線、石墨烯及薄膜材料領域。
免責聲明: 本站產品介紹內容(包括產品圖片、產品描述、技術參數等)僅用于宣傳用途,僅供參考。由于更新不及時和網站不可預知的BUG可能會造成數據與實物的偏差,請勿復制或者截圖。如果您對參數有異議,或者想了解產品詳細信息及更多參數,請與本公司銷售人員聯系。本站提供的信息不構成任何要約或承諾,請勿將此參數用于招標文件或者合同,科晶公司會不定期完善和修改網站任何信息,恕不另行通知,請您諒解。 如果您需要下載產品的電子版技術文檔,說明書(在線閱覽),裝箱單,與售后安裝條件等文件,請點擊上方的附件下載模塊中選取。商城產品僅針對大陸地區客戶,購買前請與工作人員溝通,以免給您帶來不便。
技術參數產品視頻實驗案例警示/應用提示配件詳情
設備名稱

三溫區1500℃ PECVD系統—OTF-1500X-III-4CV-PE-SL (2019.11.14-科晶實驗室審核)

產品提示

1、多種配件可選提示   2、特殊設備尺寸設備   3、科晶實驗室邀請?zhí)崾?/strong>  4、配件妥善保管提示


產品特點

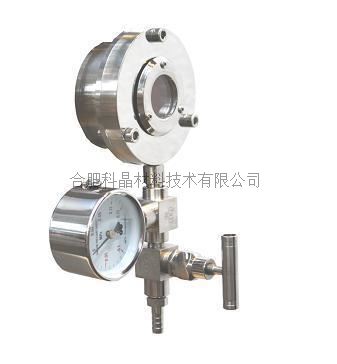

? 帶有石英觀察窗口的不銹鋼真空密封法蘭,便于觀察等離子發光(圖1);

? 射頻電源可實現等離子增強,從而顯著降低實驗溫度;

? 四通道質子流量計控制系統可以對氣體的輸送進行精確的調控;

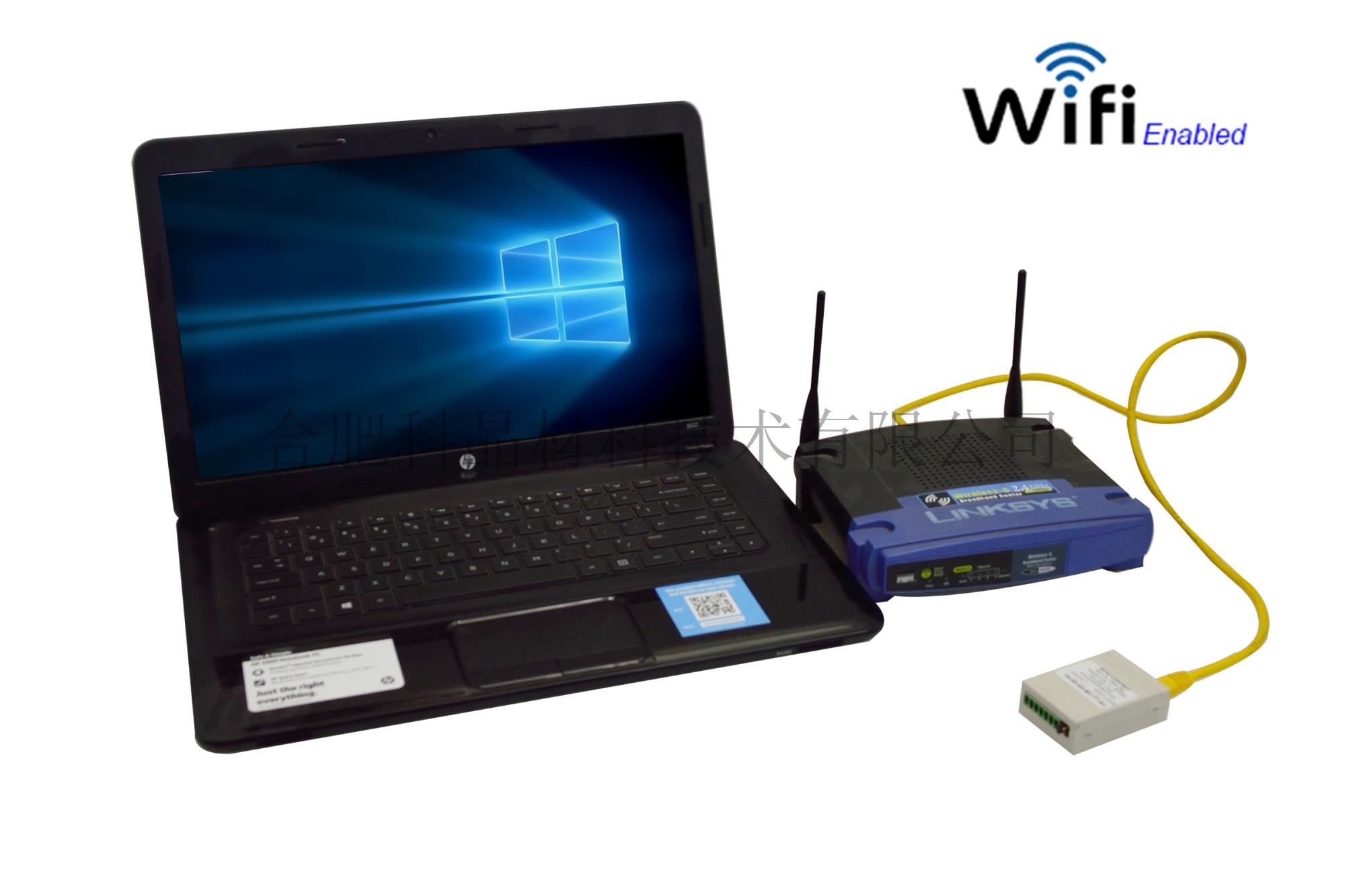

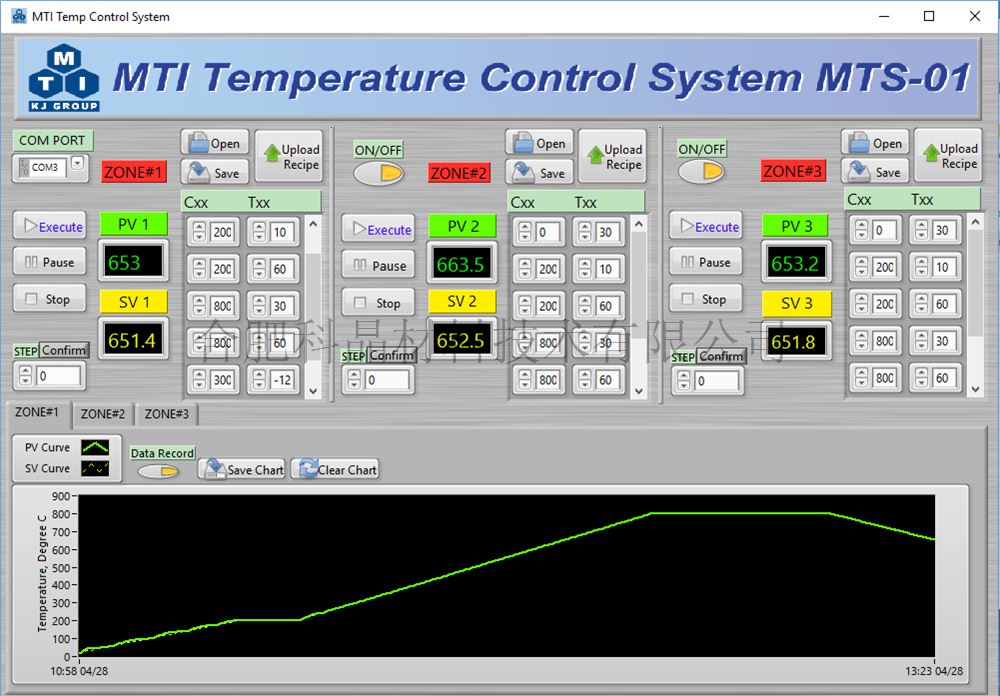

? 此款設備可安裝控制模塊,將溫度設置和溫度曲線導入到電腦(圖2、3);

? 此款設備可選配控溫精度為±0.1℃的歐陸儀表(圖4)。


產品特點圖1.JPG  產品特點圖2.jpg       產品特點圖3.PNG       圖片1.png



基本參數

? 最高工作溫度1500℃(<30min);連續使用溫度1400℃;

? 三個PID溫度控制器及50段可編程溫控系統,控溫精度:±1℃,帶有超溫和斷偶保護;

? 輸入電源: 208-240V,AC,單相;最大功率:6.6 KW;

? 內爐膛表面涂有美國進口的1760度高溫氧化鋁涂層,可以提高設備加熱效率及反射率,同時延長儀器的使用壽命。(點擊圖片查看詳細資料)

? 注意:此設備不標配爐管。購買前請與我們銷售確定爐管相關事宜。


圖片1.png      圖片2.png



更多參數請聯系科晶銷售部

射頻電源

? 科晶公司現有不同功率的射頻電源可供選擇,以滿足不同實驗條件的需求。




300W射頻電源

500W射頻電源

100W射頻電源

輸出功率

0-300W可調

(穩定性:±1%)

0-500W可調

(穩定性:±1%)

0-100W可調

(穩定性:±1%)

射頻頻率

13.56 MHz

(穩定性:±0.5%)

13.56 MHz

(穩定性:±0.5%)

13.56 MHz

(穩定性:±0.5%)

匹配

自動匹配

自動匹配

手動匹配

噪音

<50dB

<50dB

<50dB

冷卻方式

風冷

風冷

風冷

輸入電壓

AC180-250V

AC108-250V

AC110-240V

圖片

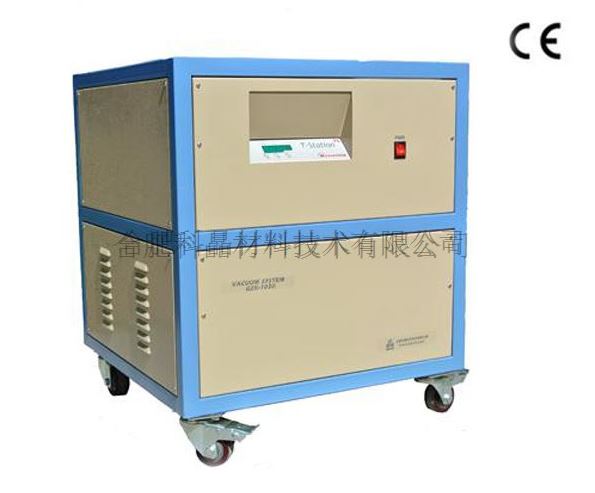

真空系統

? 采用TRP-12的雙旋真空泵;

? KF25卡箍及波紋管用于連接管式爐與真空泵;

? 真空度可達10-2Torr。

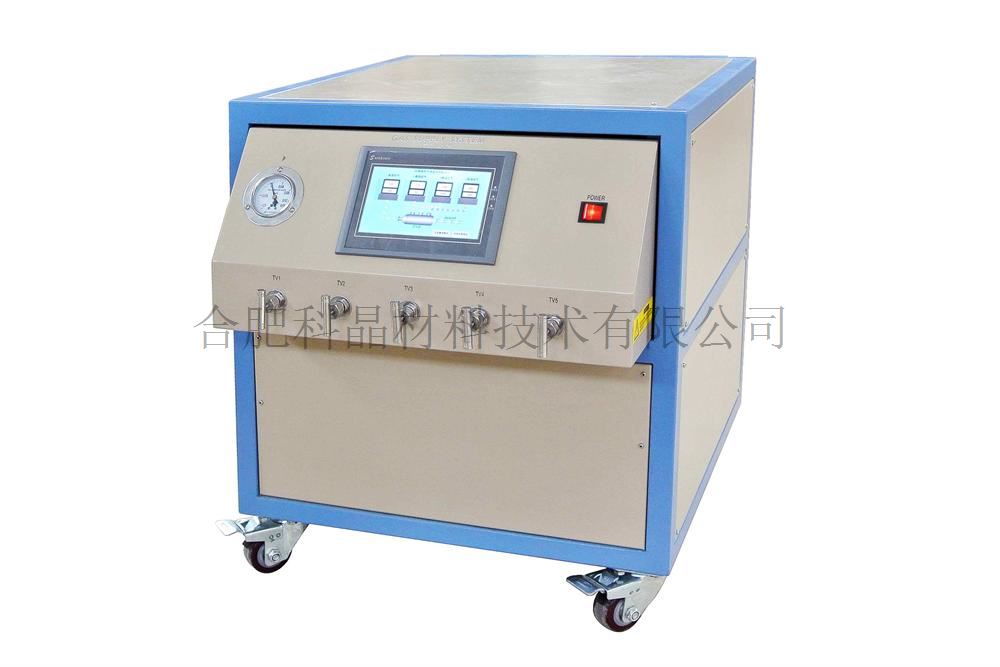

供氣系統

? 四通道質子流量計控制系統可實現氣體流量的精確控制(精確度:±0.02%);

? 流量范圍:


一路

0-100 sccm

二路

0-200 sccm

三路

0-200 sccm

四路

0-500 sccm


? 電壓:208-240V, AC, 50/60Hz;

? 氣體進出口配件:6mm OD的聚四氟管或不銹鋼管;

? 不銹鋼針閥用于手動控制氣體進出;

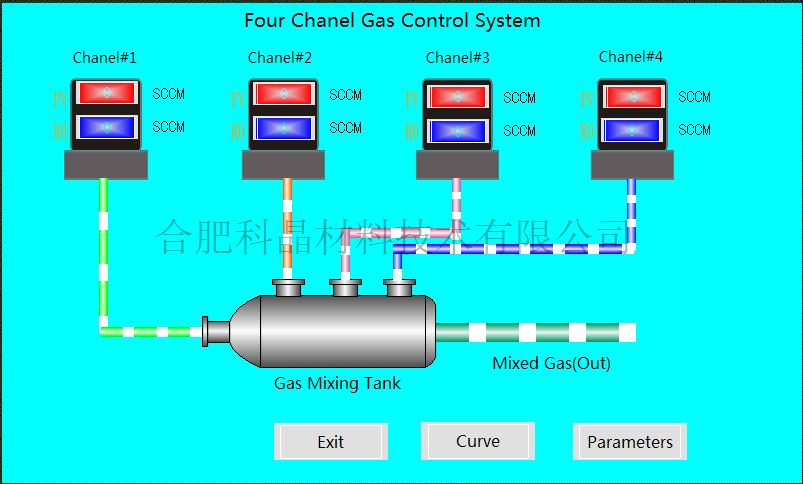

? PLC觸摸屏可以簡便地進行氣體流量設置。


四通道質子圖1.jpg  四路質子圖2.png


產品尺寸和重量

? 爐體尺寸:550mm L ′380mm W′520mm H

? 爐體下端移動柜:1800mm L′600mm W′600mm H

? 凈重:100 kg

? 運輸重量:550 kg

認證

? 如您另外付費,我們可以保證單臺儀器的TUV(UL61010)或CSA 認證




承諾

? 一年質保期,終身維護(不包括爐管、硅膠密封圈和加熱元件)

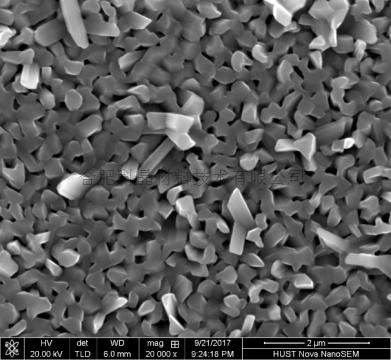

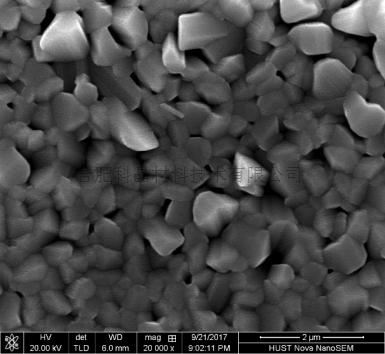

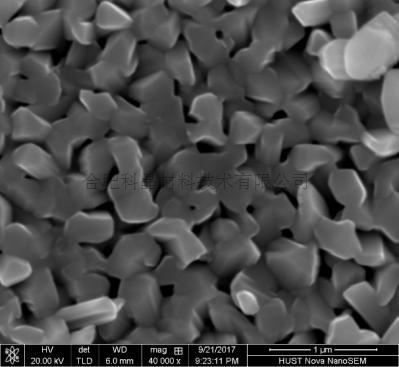

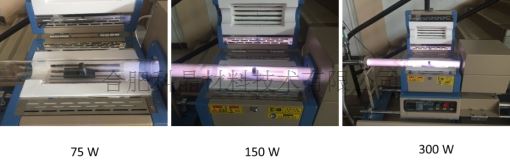

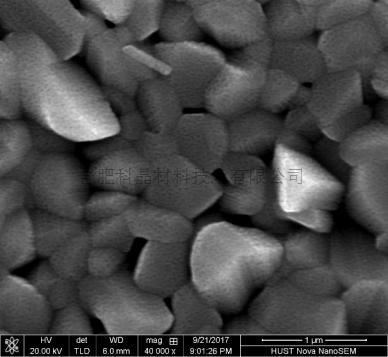

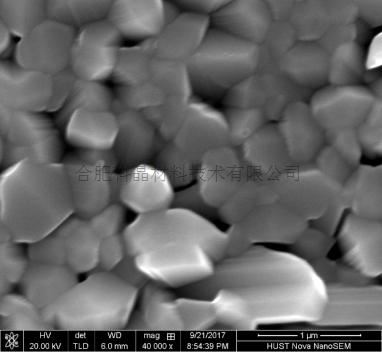

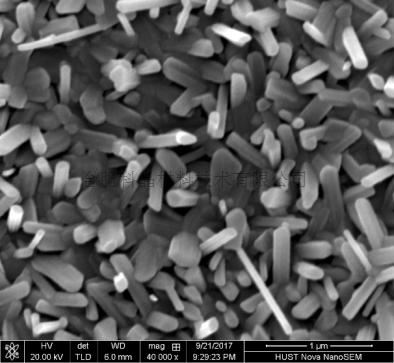

科晶應用技術實驗室利用PECVD在不同功率(75W、150W、300W)條件下沉積Sb2Se3薄膜,實驗結果如下:





組別

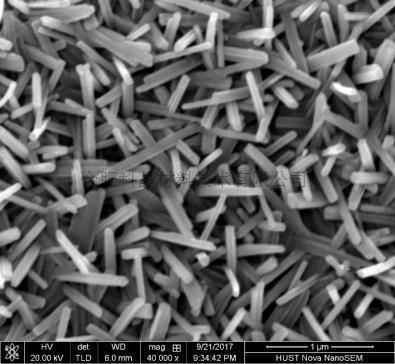

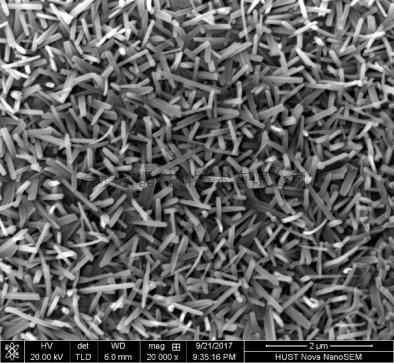

SEM結果

元素百分比



Sb(%)

Se(%)

未經任何處理的樣品



40.01

59.99

75W等離子體處理

5 min



41.04

58.96

150W等離子體處理

5 min



41.64

58.36

300 W等離子體處理

5 min



41.86

58.14


小結:

(1)等離子體能改變Sb2Se3薄膜的形貌,同時改變Sb2Se3的組成;

(2)隨著射頻電源功率的增加,Sb2Se3中的Se百分含量降低。

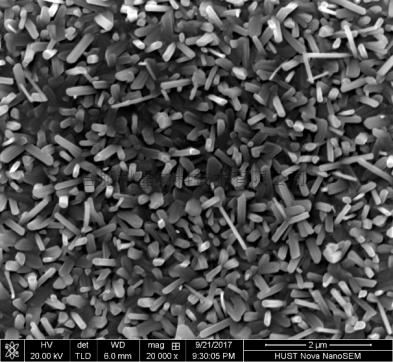

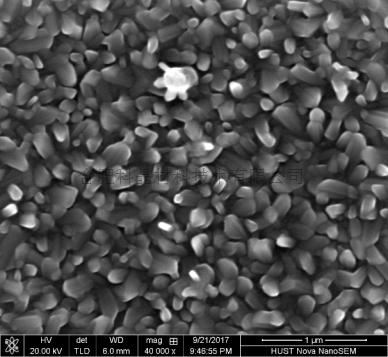

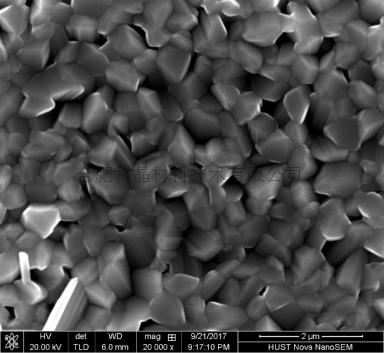

組別

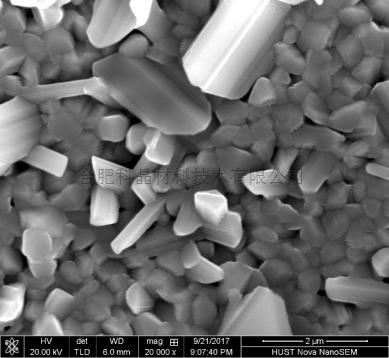

SEM結果

元素百分比



Sb(%)

Se(%)

10W、3Pa條件下沉積Sb2Se3



40.01

59.99

75W、133Pa條件下沉積Sb2Se3



70.28

29.72

75W、3Pa且補充0.1g Se粉沉積Sb2Se3



43.13

56.87

75W、3Pa且補充0.02g SnSe2粉末(10%質量比Sb2Se3)沉積Sb2Se3



Sn: 22.78 Sb: 25.77

51.44


小結:

(1)低功率等離子體條件下可得到近原子比的Sb2Se3;

(2)高壓條件下可得到富Sb的Sb2Se3薄膜;

(3)添加Se會破壞PECVD沉積的Sb2Se3的原子比;

(4)當SnSe2質量比為10%時,可以得到Sb:Sn摩爾比接近于1的薄膜,該方法適用于摻雜。

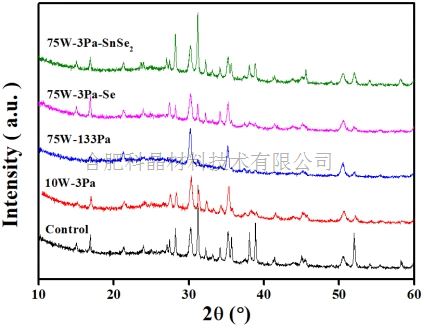

XRD結果







警示

? 爐管內氣壓不可高于0.02 MPa;

? 由于氣瓶內部氣壓較高,所以向爐管內通入氣體時,氣瓶上必須安裝減壓閥,建議在本公司選購減壓閥,本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全;

? 注意爐管的長期使用溫度;

? 當爐體溫度高于1000℃時,爐管內不可處于真空狀態,爐管內的氣壓需和大氣壓相當,保持在常壓狀態。

應用技術提示

? 通入爐內氣體流量需小于200 sccm,以避免冷的大氣流對加熱石英管造成沖擊;

? 加熱時,不建議關閉爐管法蘭端的抽氣閥和進氣閥。若需要關閉氣閥對樣品加熱,則需時刻關注壓力表的示數,若氣壓表示數大于0.02 MPa,需立刻打開泄氣閥,以防意外發生(如爐管破裂、法蘭飛出等)。

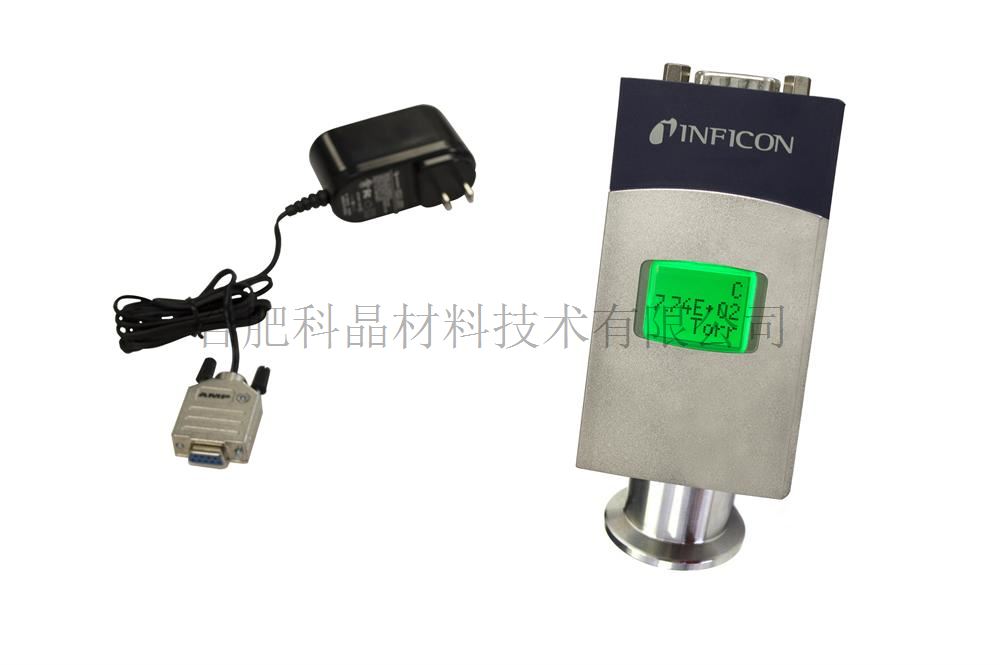

防腐型真空表(可選)

? 輸入電源24V,1A  DC(配有電壓轉換器);

? 測量范圍3.8′10-5-1125 Torr;

? 數據顯示:數顯(屏幕尺寸為20′14mm),其單位為torr

? 連接:1/8"NPT 接頭

? 產品尺寸 46mm×28mm×126mm ( L′W′ H)

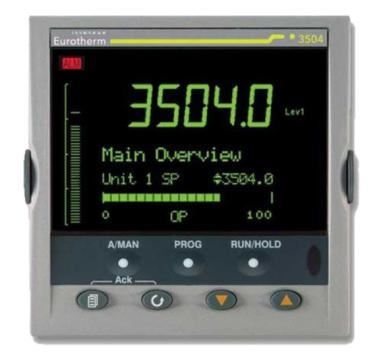

控溫儀表(可選)

? 單回路、雙回路和三回路控制模式;

? 每個回路可實現雙輸入,雙保護;

? 各回路可PID、串級、比率等回路控制;

? 數碼顯示,配備7個按鍵,可用于進行各控制回路的切換和參數修改;

? 最多可存儲50個程序,每個程序最多可有3個不同的設定值(即3條不同的曲線),最多可設置500段升降溫程序;

? 通訊方式多樣,Modbus/Profibus DP/DeviceNet/EI-Bisync/RS485通訊接口,可連接PC進行遠程控制。


真空系統(可選)

? 科晶公司提供一系列低真空、高真空及進口高真空設備,以滿足在不同真空條件下的實驗需求。

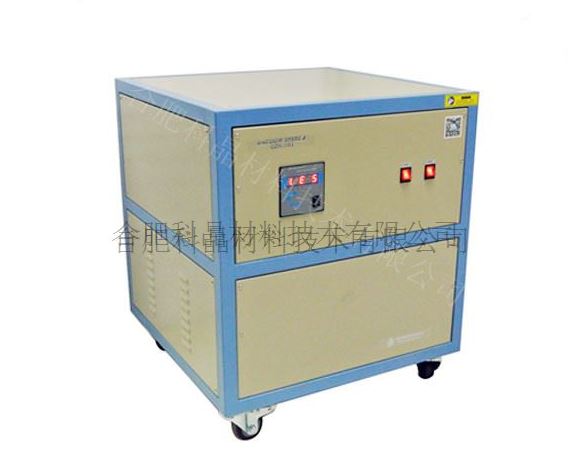

低真空系統

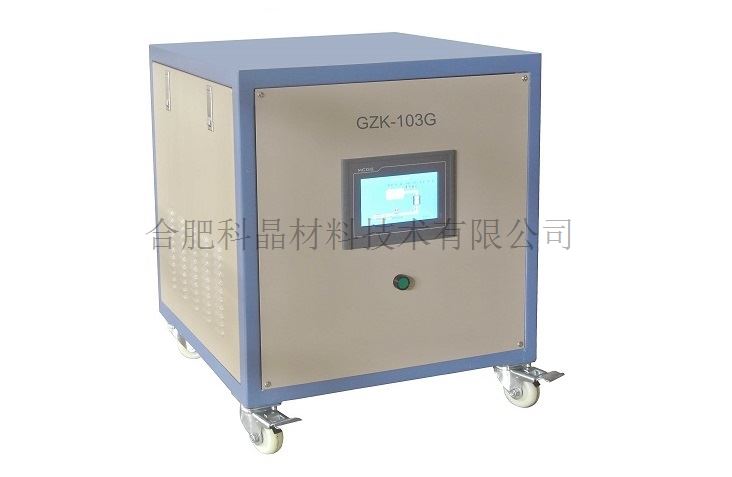

國產高真空系統

進口高真空系統

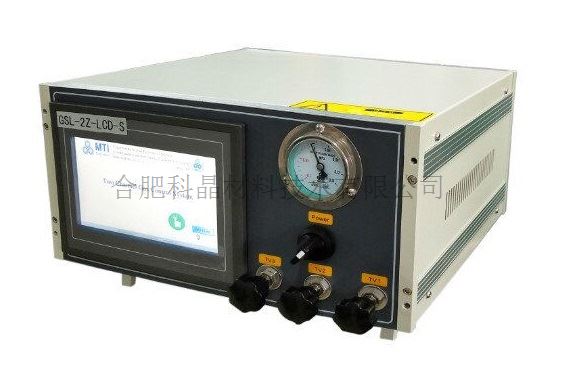

供氣系統(可選)

? 科晶公司提供各種通道浮子、質子流量計可供選擇,以實現氣體流量的精確控制。

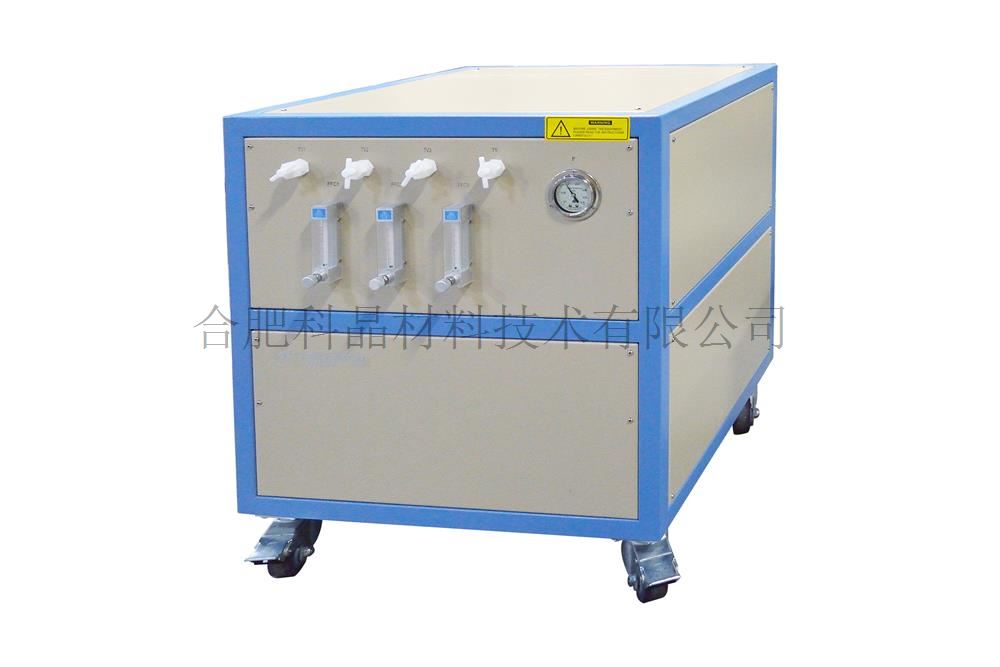

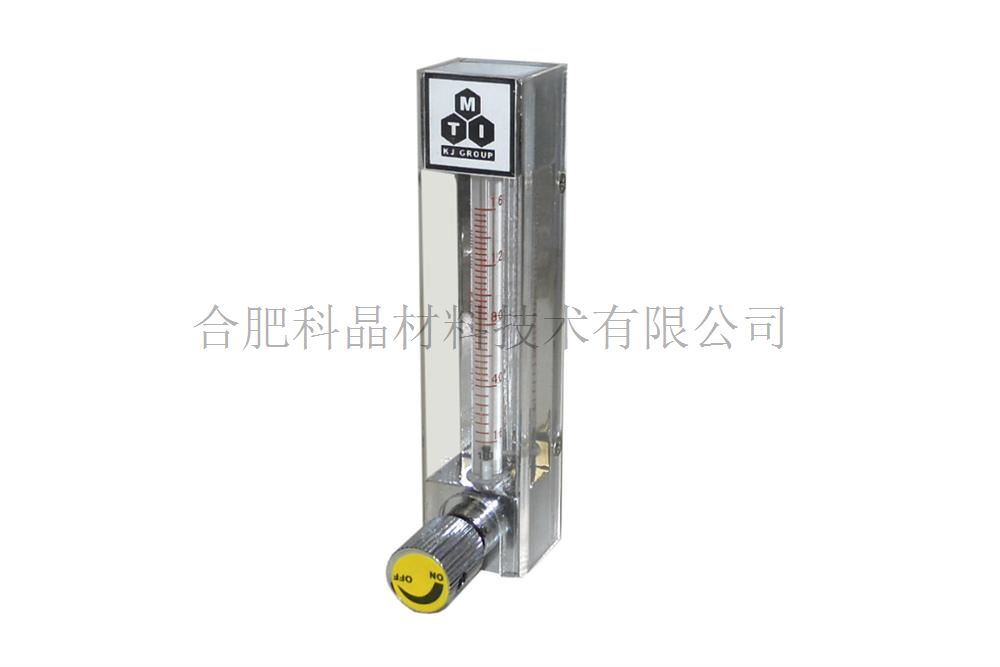

單通道浮子

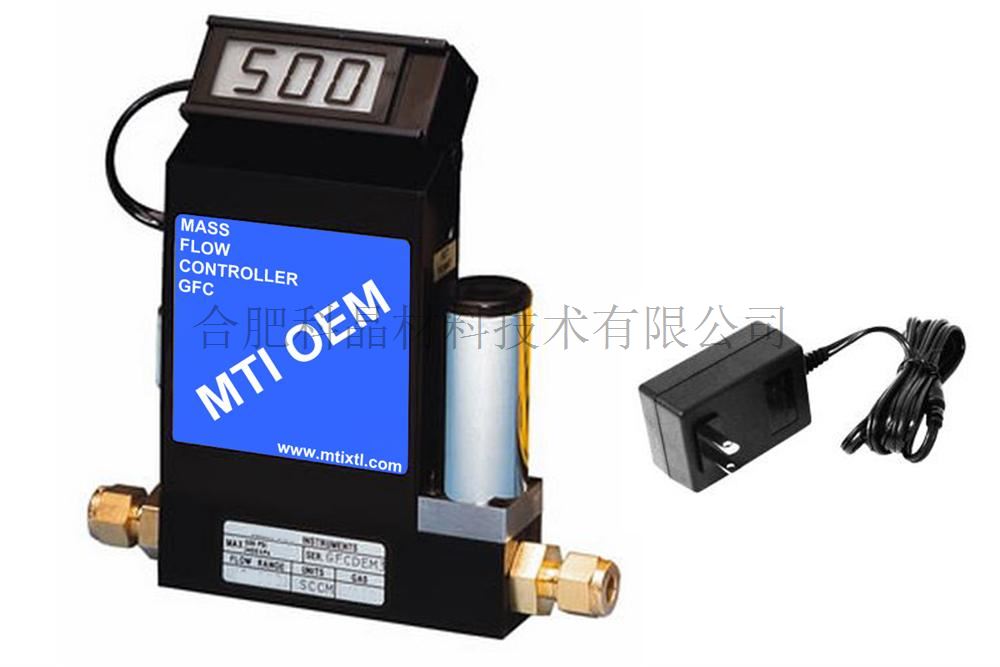

單通道質子

兩通道浮子

兩通道質子

多通道浮子(防腐)







相關產品

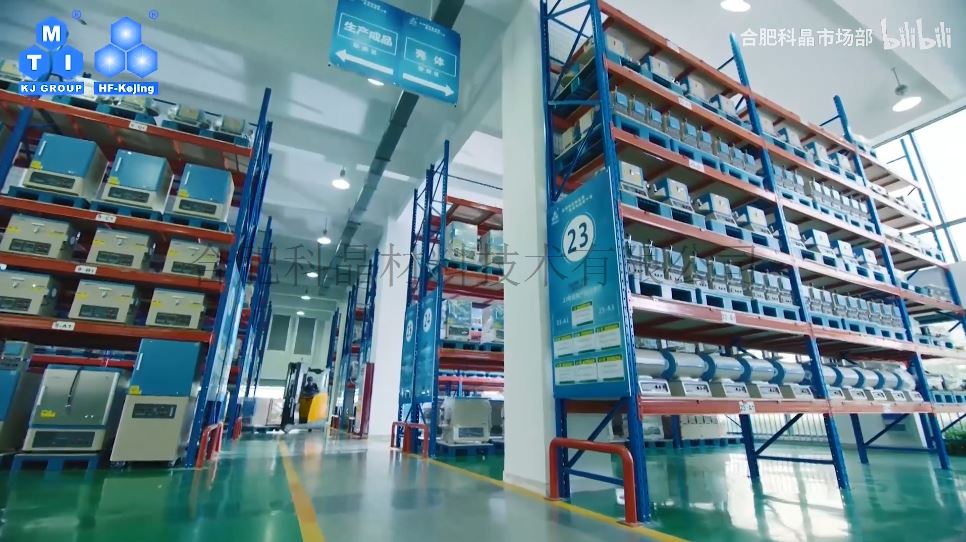

公司環境
